HFWL-II型 河流洪水及水位監測報警系統

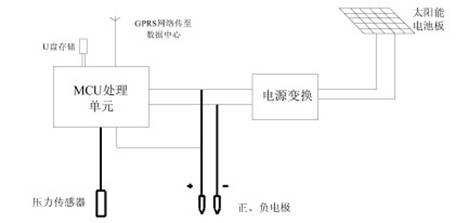

本監測報警系統對野外環境下無人看守河流突發洪水時的水位進行自動檢測,設計方案如圖所示。1正、負電極監測河內是否有水
利用水的導電性,通過正、負電極判斷河內是否存有水。若監測點有水,則正、負電極導通,MCU單元實時檢測電極狀態,判斷并存儲水位的狀態。
水狀態。
2壓力傳感器監測河內水位狀態
壓力傳感器測量水位信息,將檢測數據傳送于MCU處理,實時判斷水位信息。同時和電極檢測的信息對比,提高檢測精度和可靠性。
3控制電源取自太陽能光伏發電板
MCU單元和電極檢測部分的電源均取自于太陽能光伏發電板,電源變換模塊對太陽能發電板產生的電能進行變換以滿足電極和MCU單元的供電要求,同時變換模塊對電能進行存儲,保證夜晚或陰雨天檢測裝置仍能有充足的供電電源。
4數據存儲方式
監測的水位信息可分為本地存儲或遠程傳輸兩種方式。MCU部分設計有USB接口單元,可將檢測所得的水位信息存儲于U盤中,或者采用GPRS無線傳輸技術將MCU處理的數據實時傳送給監控中心。
5壓力傳惑器:5只;電極傳感器3~5只。
